面向用户
商家管理员账号；
定义
L型转角柜体；
一、功能入口
商品管理—企业商品库—全屋家具定制—创建素材—参数化模型库—新建—柜体模式库—衣柜底柜—转角柜；
二、建模过程
模型要求：宽度W：500-1200，默认值：900；深度D：500-1200，默认值900；
高度H：500-2400，默认值1800；转角宽度W1：200-#W-200，默认值400；转角深度：D1：300-#D-200，默认值400；踢脚高度：TJ_H：50-200，默认值100；
此处为案例尺寸，实际尺寸可根据实际需求设置；

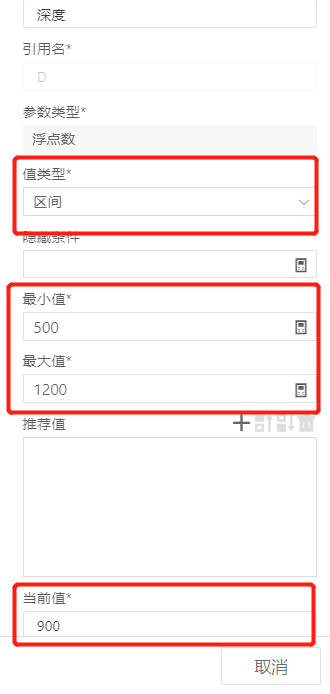

1. 设置宽度W，深度D，高度H的范围；
2. 材质保持默认，也可以根据实际需要进行修改。
3. 添加高级参数
转角宽度W1：200-#W-200，默认值400；转角深度：D1：200-#D-200，默认值400
踢脚高度：TJ_H：50-200，默认值100；

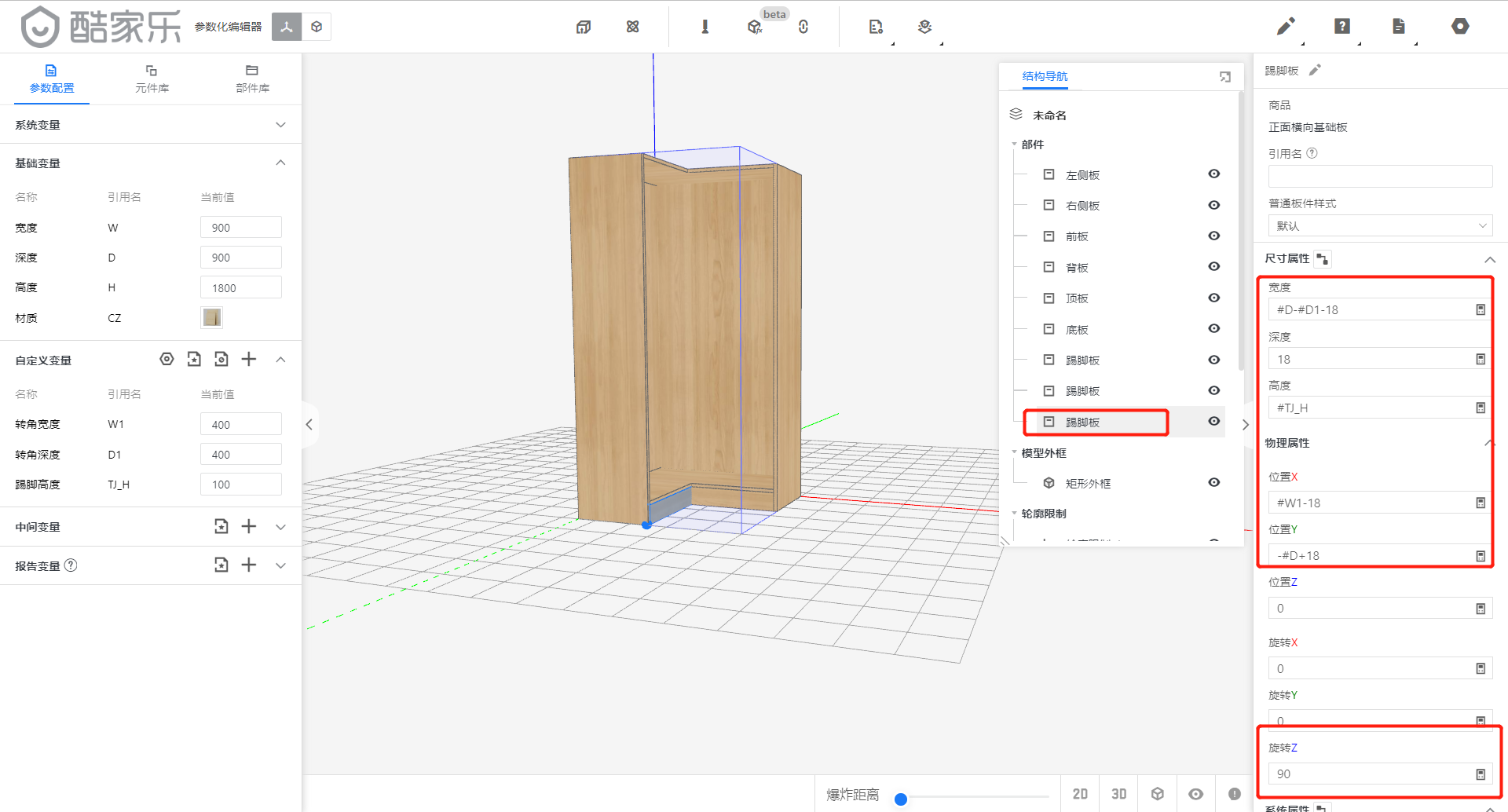

4. 子模型调用，组合柜体；
(1) 从部件库-半成品库中调用已经建好的竖板，L型板，背板，正面横向板；
(2) 设置每块板的尺寸和属性值；背板为9mm，插槽背板，入槽深度为5mm；
5. 修改轮廓限制
(1) 轮廓限制
① 自定义轮廓（轮廓限制）：用于定义生成线条的区域轮廓路径，来解决不规则模型生成线条不正确的情况；
② 设置方式：通过描点的方式来写定义轮廓；
③ 轮廓类型：上轮廓、下轮廓；
④ 上轮廓：用于生成台面、顶线；
⑤ 下轮廓：用于生成脚线、灯线；
(2) 选择轮廓限制1和轮廓限制2，点击编辑轮廓；
6. 添加吸附线；
(1) 吸附线：
① 吸附线：用于解决工具中平行于X轴方向柜体模型与其尺寸适配，系统默认左右两侧有适配属性；
② 设置方式：通过描点的方式来写定义
③ 轮廓类型：直线吸附、直角吸附
④ 直线吸附：用于柜体与柜体的适配（转角柜体）
⑤ 直角吸附：用于避柱类柜体使用，可以适配墙体柱子
(2) 直线吸附线方向判定：可从吸附线的起点看向终点，如此吸附线的右侧需要放置适配柜体则为右吸附，反之为左吸附。双向吸附为左右皆可放置柜体。图中此时为右吸附；
(3) 元件库-直线吸附线；设置吸附线的物理属性；
7. 保存模型并入库；
